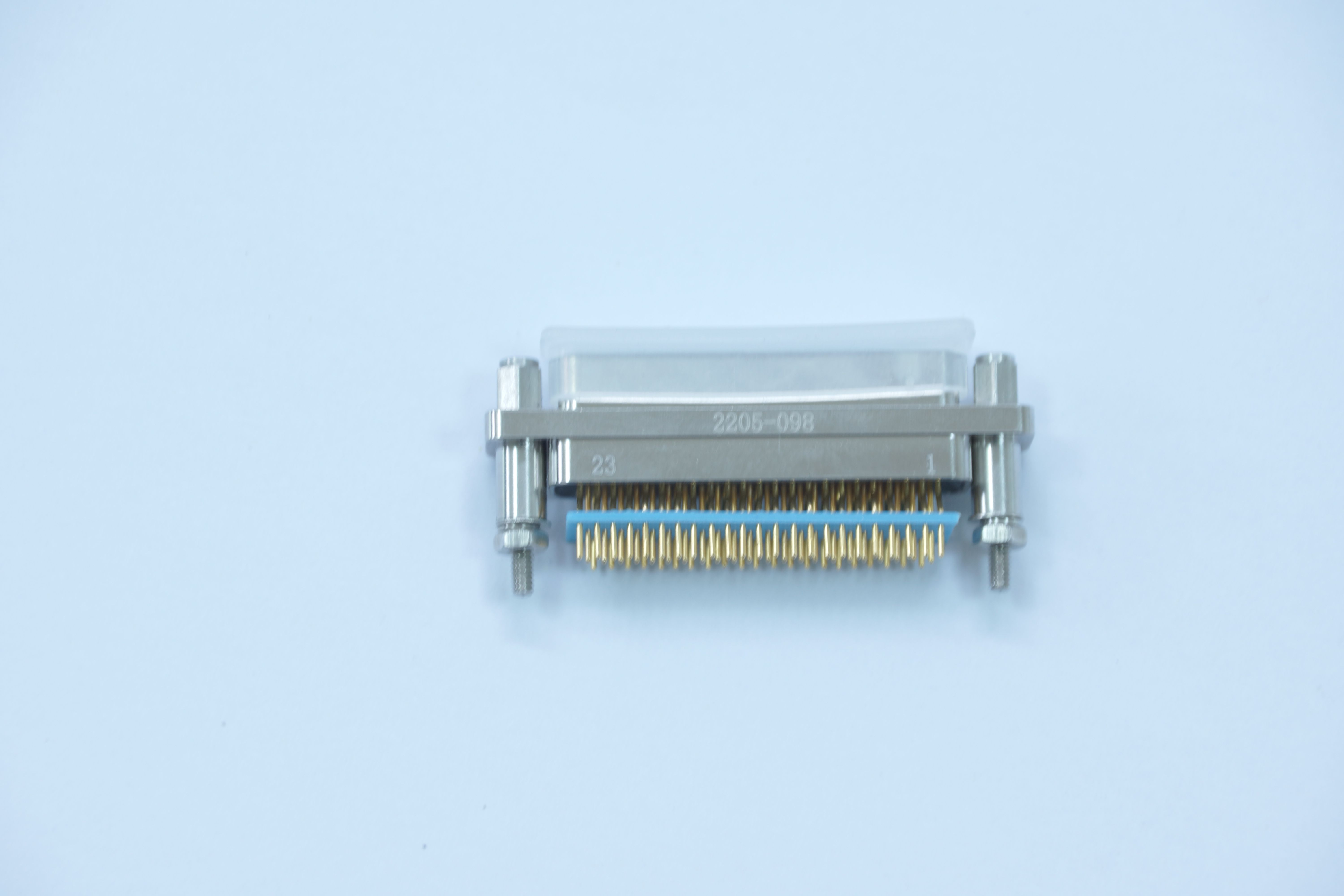

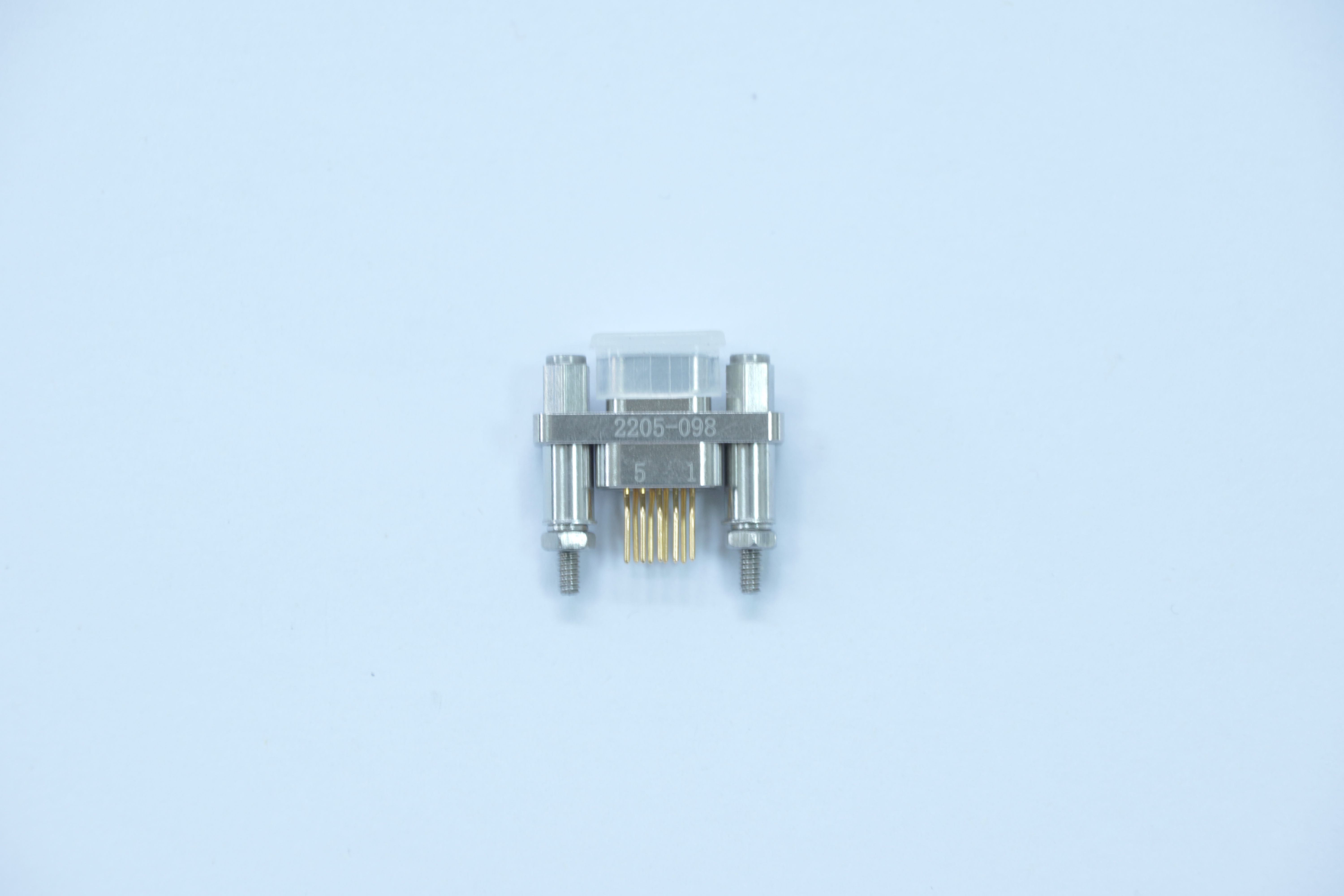

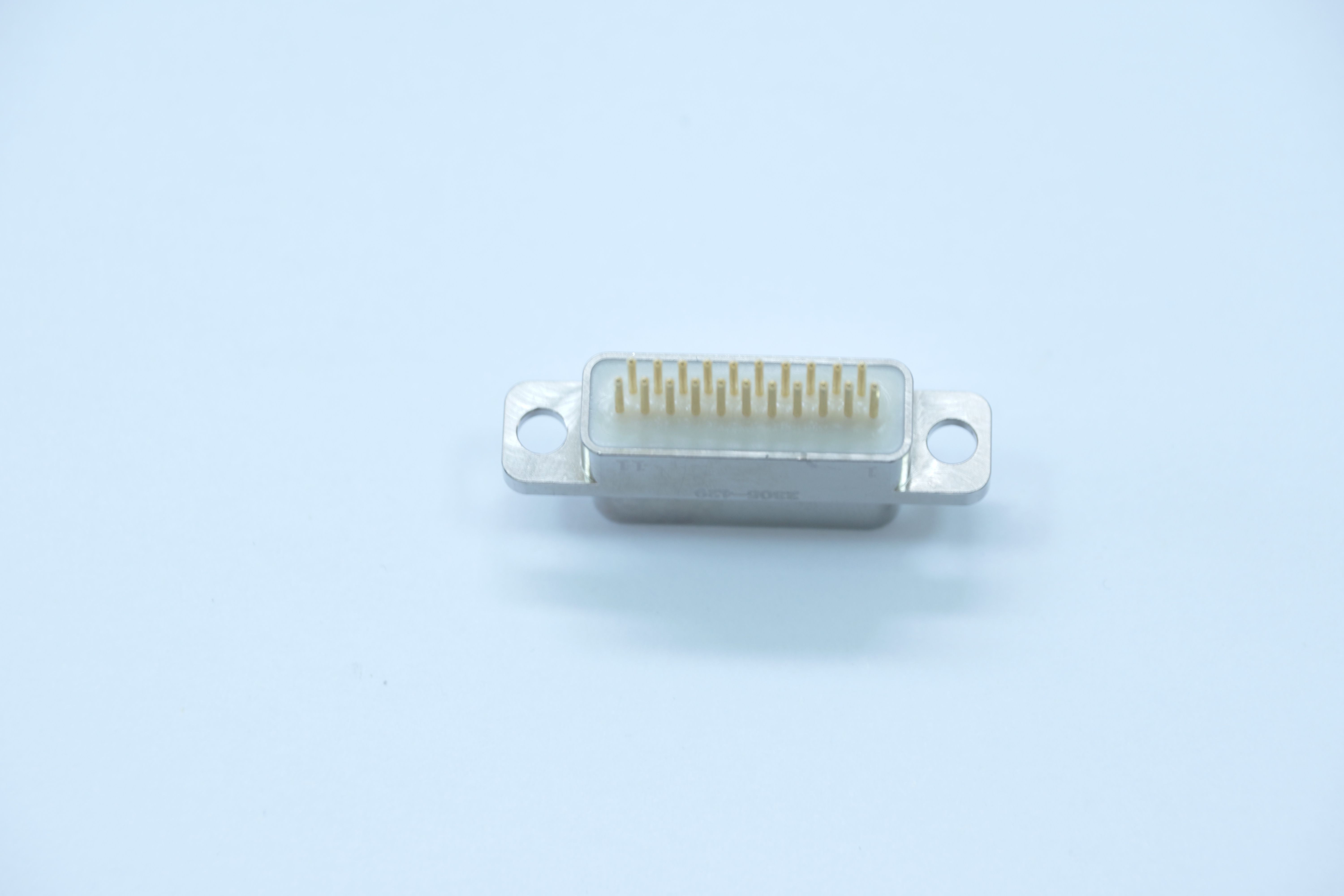

J30J-TJ-WZ/zk-wz非磁性系列微型矩形電連接器
產品特點★對應于m-d-m系列
★核心數量: 共有9、15、21、25、31、37、51、66、74、100、144核心12種規格；
★采用股線式彈性接觸銷 (麻花針)，接觸密度高；
★線芯的截面積為0.035平方毫米?0.2平方毫米，建議選擇0.1平方毫米?0.15平方毫米；
★該系列產品的鎖定組件根據訂購要求與產品組件一起提供。如果不需要鎖定組件，則應在合同中指定它們；
★產品性能滿足GJB2446A-2011要求 (相當于MIL-C-83513)；
★實施企業標準: Q/LSQJ0006-2018《J30J系列微型矩形電連接器詳細規范》
0.00
0.00
產品特點★對應于m-d-m系列
★核心數量: 共有9、15、21、25、31、37、51、66、74、100、144核心12種規格；
★采用股線式彈性接觸銷 (麻花針)，接觸密度高；
★線芯的截面積為0.035平方毫米?0.2平方毫米，建議選擇0.1平方毫米?0.15平方毫米；
★該系列產品的鎖定組件根據訂購要求與產品組件一起提供。如果不需要鎖定組件，則應在合同中指定它們；
★產品性能滿足GJB2446A-2011要求 (相當于MIL-C-83513)；
★實施企業標準: Q/LSQJ0006-2018《J30J系列微型矩形電連接器詳細規范》
產品特點★對應于m-d-m系列
★核心數量: 共有9、15、21、25、31、37、51、66、74、100、144核心12種規格；
★采用股線式彈性接觸銷 (麻花針)，接觸密度高；
★線芯的截面積為0.035平方毫米?0.2平方毫米，建議選擇0.1平方毫米?0.15平方毫米；
★該系列產品的鎖定組件根據訂購要求與產品組件一起提供。如果不需要鎖定組件，則應在合同中指定它們；
★產品性能滿足GJB2446A-2011要求 (相當于MIL-C-83513)；
★實施企業標準: Q/LSQJ0006-2018《J30J系列微型矩形電連接器詳細規范》
主要技術特點

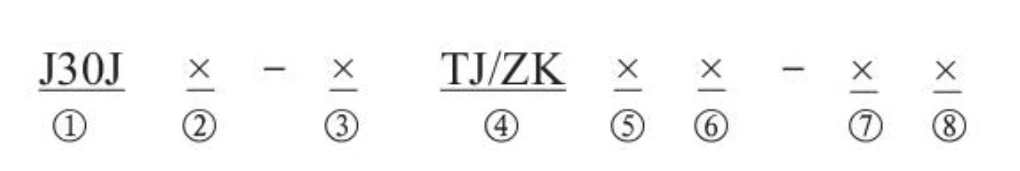

1.系列主名稱代碼:
J30J，一種基本型J30JC和一種鍍銅鎳
J30JS A不銹鋼鈍化
2.系列修改:
沒有標記一種基本類型一種快速鎖定類型
E-short殼型M-膠粘劑密封產品
R p in，千斤頂反式D殼孔改為M2螺紋孔
G a耐高溫系列產品
3.接觸部件數量:
9、15、21、25、31、37、51、66、74、100、144
4.連接器和觸點的類型:
TJ一插頭安裝銷
ZK插座安裝插座
帶引腳安裝的ZJ插座
TK插頭安裝插座
5.結束表單:
無標記壓接類型
S型焊接
N。N3，N4，N8，N12連續印制板，網格間距為2.54x2.54
W。W6一彎曲印刷電路板，網格間距為2.54x2.54
6.鎖定和安裝組件的類型:
未標記默認鎖組件 (用于電線插頭或電線插頭的默認L，用于電線插座的默認P
或焊接插座，彎曲印刷板默認P7，直印刷板默認P5)
Y 1不提供鎖定組件
像L，P，K型等普通鎖定組件，請參閱J30J鎖定以及安裝組件的類型和使用說明
7.修改后的產品標識:
A、A5 A產品線涂層波蓋，尾部有夾線壓板D一外殼，增加防旋轉結構
D2 a螺絲壓縮彈簧和螺絲鎖緊結構，插頭匹配線夾G a外殼表面鍍鎘
J 1打印板網格間距更改為1.272.54Q，Q8，(9.6)，(11.6)，一個外殼法蘭加寬
8.附件識別
A1 A尾夾附件 (僅適用于壓制和焊接產品)
A2 a尾線夾附件 (僅適用于Q8型和Q8型焊接線型產品)
A3 A尾線夾附加 (僅適用于壓絲類型和焊接線類型產品)
注意: 傳統描述不是訂單標記的組成部分。請注明
支架中壓線的規格，如: 線段面積、長度和顏色等。
有特殊連接要求時，請給出接線關系。
標志示例:
J30J-31ZKPGAD (11.6) (電線由AFR-250，0.12平方毫米制成，電線長度為300毫米，尼龍線套)
上述符號表示觸點數量為31芯，插座上裝有插座，觸點的尾端壓接，帶有P形鎖定組件，尾蓋和線夾，線束整體上覆蓋有熱縮管和屏蔽網。外殼、線夾、尾蓋均鍍鎘。外殼法蘭具有防旋轉槽，法蘭寬度為11.6毫米; 線材等級為AFR-250，線芯的橫截面積為0.12平方毫米，且導線脫落長度不小于300毫米。電線顏色是任意的，但同一批產品必須一致，并且所有孔位置都必須與電線壓接 (對于未指定電線顏色或未提及在每個孔位置連接電線的要求的任何附加說明，這是默認的)。帶有尼龍螺紋套的J30J插座也應安裝在線束的最外層。
